特長

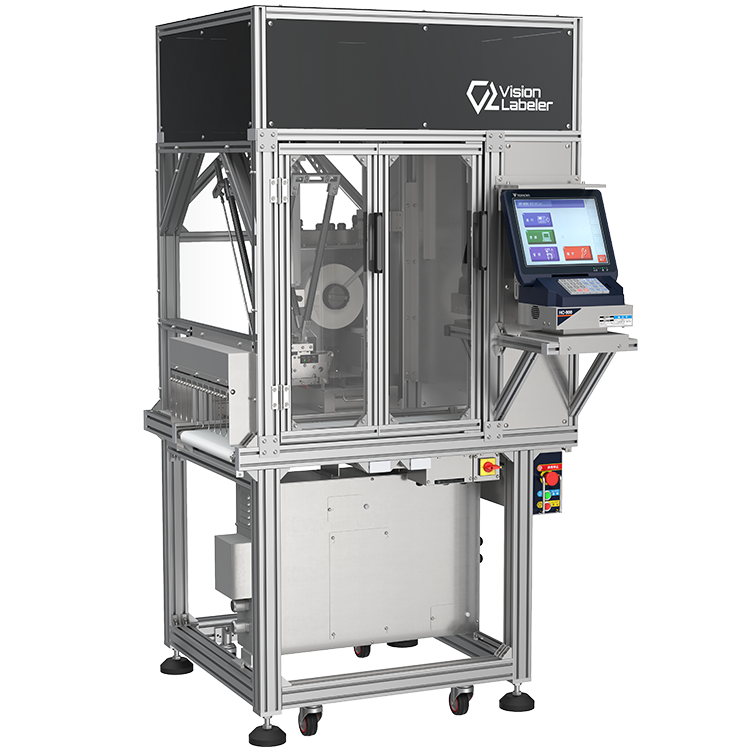

自動貼りラベラーとラベル検査機の技術を融合し、コンベヤー上を流れてきた商品の位置と角度をカメラで認識することで位置や角度を捕捉。商品を整列させる手作業が不要な自動貼りを実現しました。
商品形態や多品種少量生産によりラベルの手貼り作業をせざるを得なかったお客様の人件費の削減や人手不足解消、ラベリング作業の平準化が期待できます。
独自開発の貼り付け機構で整列しづらかった商品にも対応

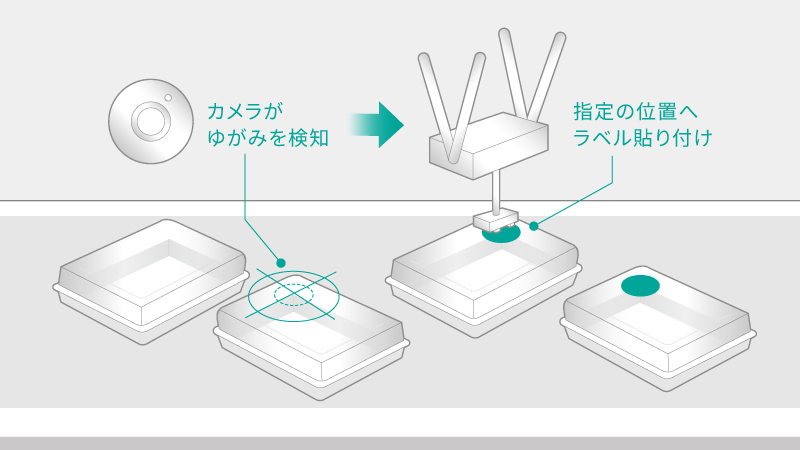

ラベル貼り付け機構に独自開発のアームアクチュエーターを搭載しました。事前に登録したパッケージの基準マークを元に、コンベヤーへ流れてきた商品位置の”ゆがみ”を検出し、貼り付けアームが前後に動いてラベルを貼り付けます。
また、アームアクチュエーターは産業用ロボットに該当しないため、産業用ロボットの教示資格の取得や難しいティーチングが不要です。
コンパクトでフレキシブルな設計
必要なユーティリティーはAC100V電源１個とエアーコンプレッサーのみ！キャスター付きで簡単に移動できます。シーズンごとに変わる製造ラインでも自由自在なレイアウトが可能です。
最大処理能力は毎分45パック
手流しでの運用にも適した最大処理能力45P/min※を実現しました。
※機器の最大処理能力。条件により変動します。

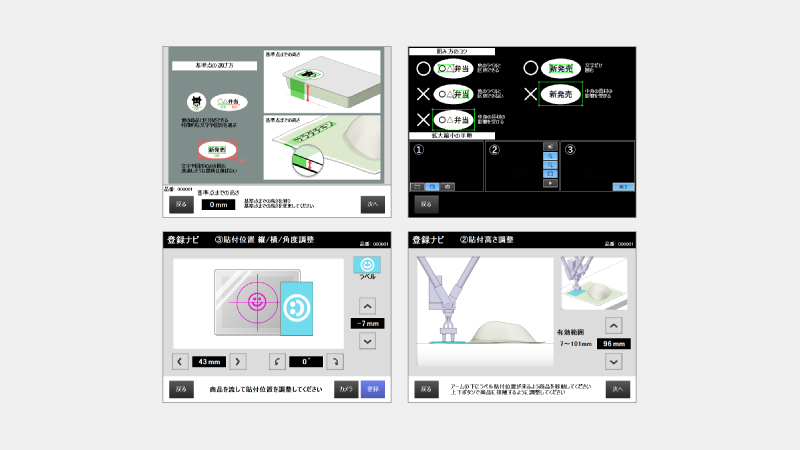

直感的なUIで簡単商品登録
直感的なUIを用いた初採用の商品登録フローにより、誰でも簡単に操作・登録が可能です。

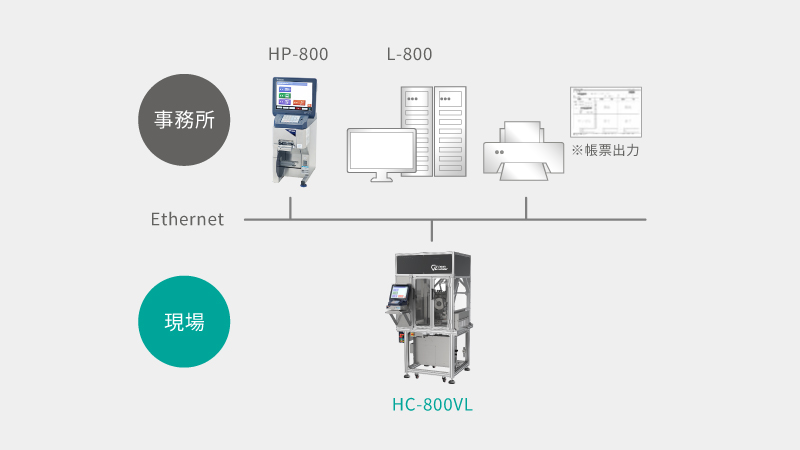

当社ラベル管理システムと連動し、安心安全なラベル発行業務をサポート
ラベル管理システムと連動することで、事務所では新商品のマスタ情報やラベルデザインをチェック、現場では生産指示に基づく安心安全な製造を実現します。当社既存システムと連携することで、すでに上下貼りラベラーをお使いのお客様へもスムーズな導入が可能です。
実演動画をYouTubeにて公開中
手貼り作業ゼロへ！ビジョンラベラーが実現する自動貼りの実演動画はこちらから
仕様

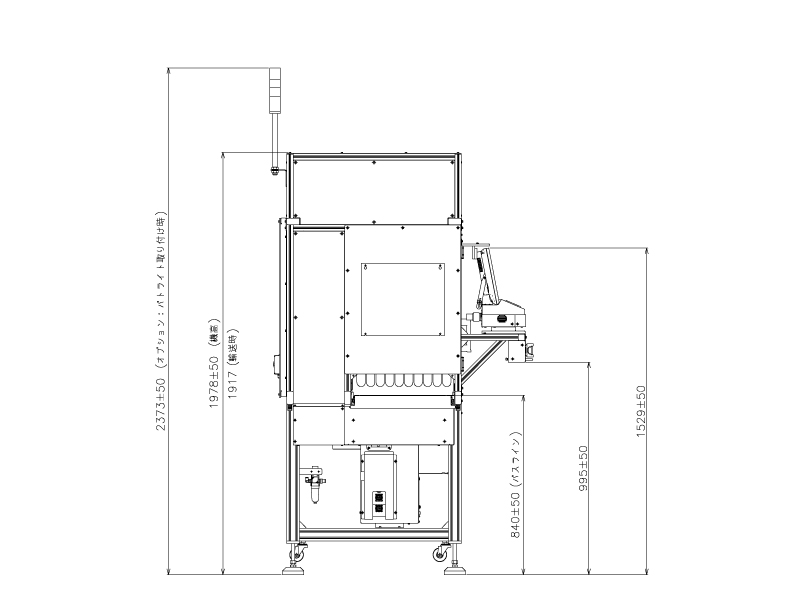

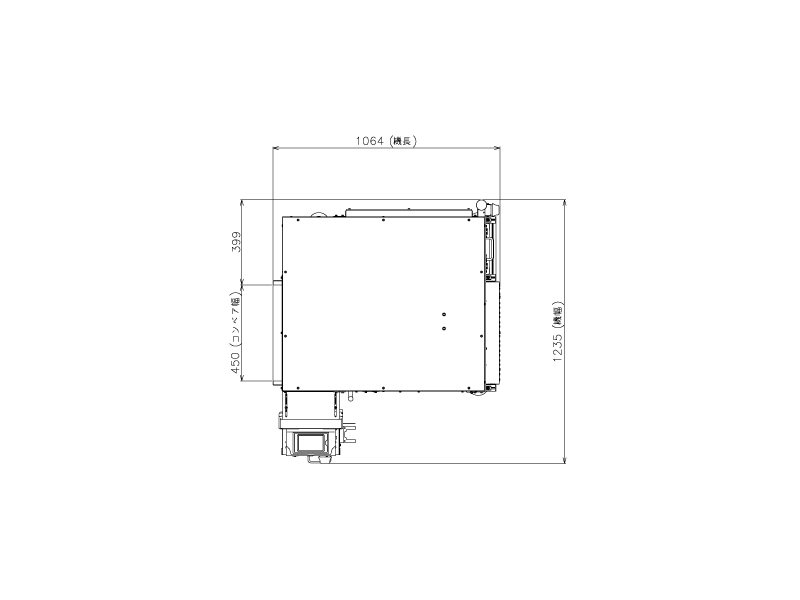

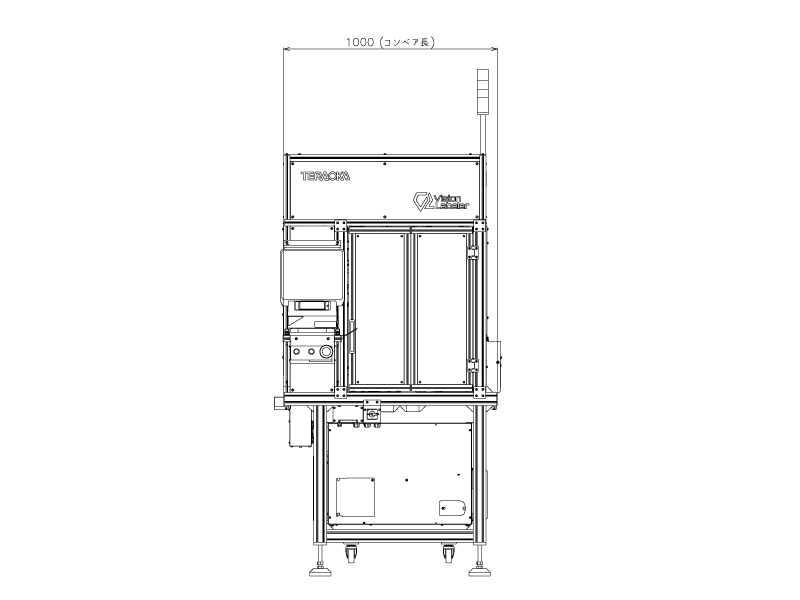

外形寸法
| 製品名 | HC-800VL | ||
| プリンタータイプ | ライナーレス/カセット | ||
| 印字方式 | サーマル印字 (300dpi) | ||
| ラベル印字スピード | max.200mm/秒 | ||
| 商品寸法 | 幅 | 290mm | |
| 長さ | 290mm | ||
| 高さ | 90mm | ||
| ラベル寸法 | ライナーレスラベル | 幅 | 44mm/59mm |
| 送り | 35〜60mm | ||
| 台紙付きラベル | 幅 | 40〜60mm | |
| 送り | 28〜60mm | ||
| 最大ラベル外径 | 230㎜ | ||
| 流し方向 | 右流し/左流し | ||
| 本体寸法 | 幅: 1120mm、奥行: 1235mm、高さ: 1978±50mm | ||
| 使用電圧 | 単相 100V | ||
| 消費電力 | 330W | ||
| エアー圧力 | 0.5MPa | ||
| エアー消費量 | 約0.7L/枚 | ||
| 本体重量 | 約235kg | ||
| 騒音レベル | 70dB以下 | ||
