電源投入後すぐ使える!簡単操作で高効率・高精度
事前印刷ラベルの上下貼り付け作業を自動化・高速化します

HC-800P

食品製造・加工

特長

商品の特徴をアピールするPOPラベルは、販売促進に役立ちますが、生産現場での手貼り作業に非常に手間がかかっていました。HC-800Pは、高精度エアシリンダー機構を搭載することで、多彩なPOPラベルの貼り付け作業の自動化を実現。より高速で正確にPOPラベルの貼り付けができます。

hc800p_WP04_01

多様なラベルを高精度貼り付け

四角ラベルはもちろん、丸型・異形などさまざまなラベルの高精度な貼り付けが可能です。また最新式エアシリンダーを使用する事で最大・最小ラベルサイズは最小:幅20×高さ20mm、最大:幅80×高さ130mm(下貼りのみ)の貼付が可能。さらに上貼りラベラー部を回転させることで、お客様の希望の角度で貼り付けを実現します。

hc800p_WP04_02

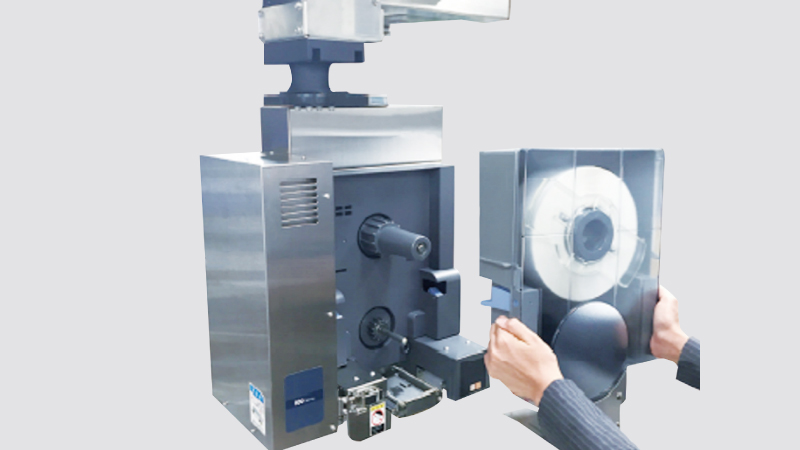

簡単便利なカセットラベラー

高評価を頂いている寺岡精工独自のカセットラベラーは、ラベル交換が非常に簡単です。カセットを事前に準備しておけばラベルカット交換時間が20秒で可能に、ダウンタイムを軽減。
また、カセットID機能により、ラベルごとに貼付調整内容を記憶し、貼り付け位置を自動調整するので、さまざまなラベルを効率よく貼り付けることができます。

hc800p_WP04_03

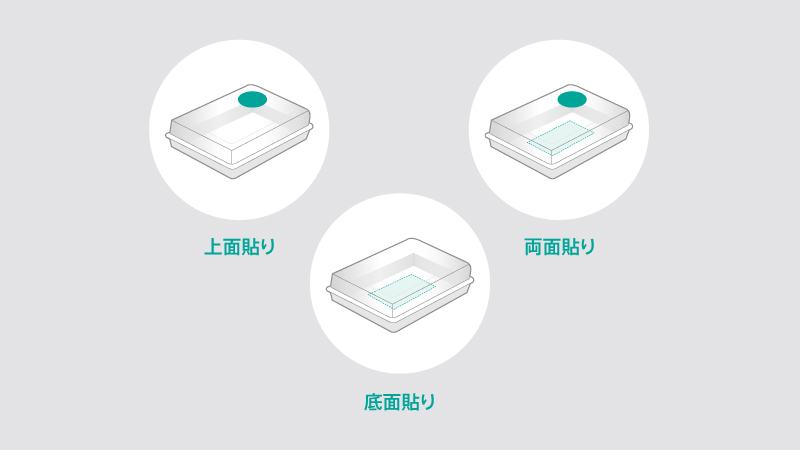

3つのバリエーションで商品価値を向上

従来の上貼りラベラーに加え、新たに底面貼りが登場しました。上貼り・下貼り・上下貼りのバリエーションで商品価値を高め、現場の運用に寄り添うご提案が可能です。確かな技術力と耐久性で多くの24時間稼働の食品工場様ご採用頂いております。

hc800p_WP04_04

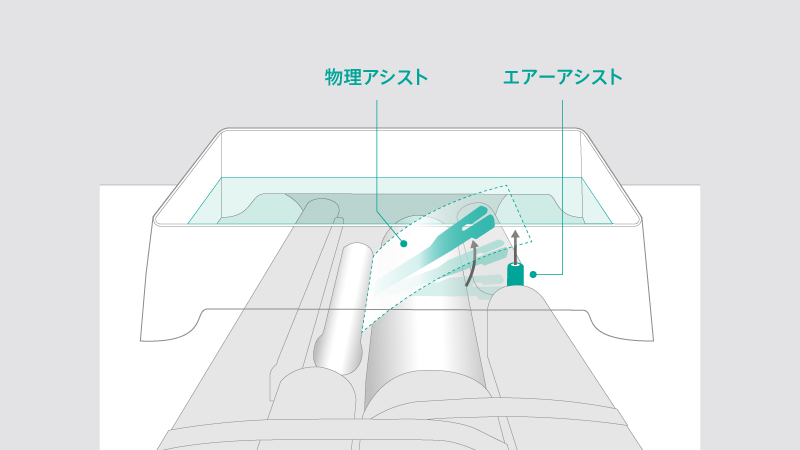

寺岡独自の下貼りアプリケーターで上げ底トレイに対応

寺岡独自の標準機能、下貼りの物理的アシストとエアーアシスト機構で、MAX1.5cmの上げ底トレイへの貼り付けを実現しました。

仕様

外形寸法

  • 上下貼りタイプ
  • 下貼りタイプ
上下貼り(UB) 下貼り(B)
商品寸法 50~240mm
長さ 70~350mm
高さ 15~190mm
ラベル寸法 上貼り
(高精度アプリケーター)
20~80mm -
長さ 20~100mm -
下貼り
(ステップベルト)
40~80mm
長さ 28~130mm
ラベル巻外径
最大φ190mm
(芯内径φ76mm)
電源 単相100V
消費電力 200W 105W
本体寸法 750mm
奥行 670mm 640mm
高さ 1400mm 1340mm
本体重量 130kg 105kg
コンベア高さ 800mm±50mm
コンベア速度 5.5m/分~50m/分
エアー圧力 0.4MPa(エアー源別手配)
エアー消費量 上貼り(高精度アプリケーター) 最大1.61ℓ/枚 -
下貼り(ステップベルト) max2.36ℓ/枚
処理能力 最大78パック/分
騒音レベル 最大80dB
使用温度 5℃~35℃(但し、結露なきこと)

オプション

hc800p_WP09_01

パトライトキット

エラーが出た際赤ランプとブザー音でエラーを知らせてくれます。
hc800ll_WP09_01

スプリットコンベアタイプ

袋物や薄い商品へのラベル貼り付けに適しています。
