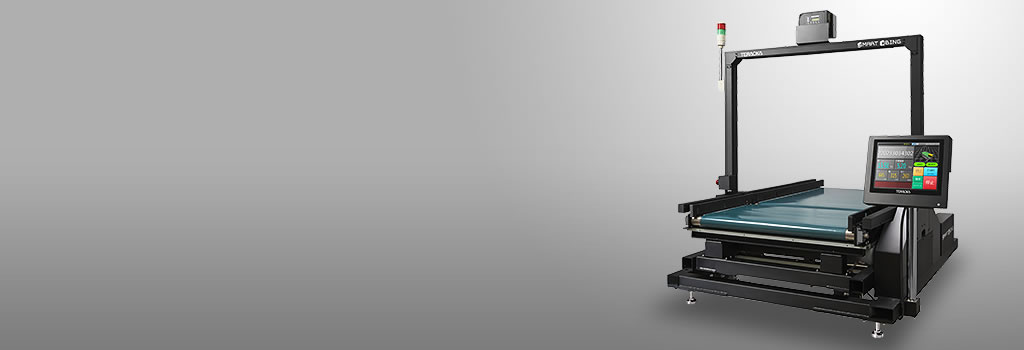

SMART QBING
コンベヤー上で貨物のサイズと重さを素早く自動計測。業界初、厚さわずか5ミリの貨物の採寸を実現。物流の効率化・コスト削減を可能にする、自動採寸計量スケール。
SMART QBING 仕様
|
SQ-2002
SQ-2003 |
SQ-2202
SQ-2203 |
SQ-2200
|
SQ-3002
SQ-3003 |
SQ-3302
SQ-3303 |
SQ-3300
|
SQ-4302
|
|
|---|---|---|---|---|---|---|---|
|
コンベヤー幅
|
600mm | 900mm | 1220mm | ||||
|
機能
|
計量 | 採寸 計量 |
採寸 | 計量 | 採寸 計量 |
採寸 | 採寸・計量 |
|
最小貨物サイズ(mm)
|
150(L)× 100(W)× 30(H) ※ 「薄型物品検出機能」追加時は、5mm(H)になります。 |
||||||
|
最大貨物サイズ(mm)
|
1530(L)× 600(W)× 600(H) | 1530(L)× 900(W)× 900(H) | 1530(L)× 1220(W)× 900(H) | ||||
|
寸法目量
|
- | 5mm | - | 5mm | |||
|
寸法検出方法
|
- | 赤外線透過センサー | - | 赤外線透過センサー | |||
|
ひょう量
|
50kg | - | 50kg | - | 50kg | ||
|
はかり目量
|
50g (0～5kg) / 100g (5kg超え～50kg) |
- | 50g (0～5kg) / 100g (5kg超え～50kg) |
- | 50g (0～5kg) / 100g (5kg超え～50kg) | ||
|
計量範囲
|
200g～50kg | ||||||
|
質量検出方法
|
ロードセル | - | ロードセル | - | ロードセル | ||
|
はかり台数
|
2基 (SQ-2002/SQ-2202) 3基 (SQ-2003/SQ-2203) |
- | 2基 (SQ-3002/SQ-3302) 3基 (SQ-3003/SQ-3303) |
- | 2基 | ||
|
搬送速度
|
30～120m/分 (速度可変) | ||||||
|
最小物品搬送間隔
|
700mm (SQ-2002/SQ-2202) 400mm (SQ-2003/SQ-2203) |
400mm | 700mm (SQ-3002/SQ-3302) 400mm (SQ-3003/SQ-3303) |
400mm | 700mm | ||
|
搬送面高さ
|
500mm ※ 搬送面高さは、ご要望により指定可能です。 (500mm～ で発注時にご指定ください) |
||||||
|
インターフェース
|
RS-232、RS-422、Ethernet (100BASE-TX)、DIO (外部制御信号入出力)、USB (データ保存専用) | ||||||
|
電源電圧
|
AC200V 三相 50/60Hz | ||||||
|
消費電力
|
1.1kVA | ||||||
|
使用温度範囲/湿度
|
-10～+40℃/ 15～85%RH (結露不可) | ||||||
|
本体寸法(mm)
|
1735(L)× 1050(W)× 566(H) | 1735(L)× 1030(W)× 1240(H) | 1735(L)× 1350(W)× 566(H) | 1735(L)× 1350(W)× 1560(H) | 1735(L)× 1670(W)× 1560(H) | ||
|
本体自重
|
400kg (SQ-2002) 405kg (SQ-2003) |
410kg (SQ-2202) 415kg (SQ-2203) |
390kg | 440kg (SQ-3002) 445kg (SQ-3003) |
460kg (SQ-3302) 465kg (SQ-3303) |
450kg | 500kg |
※ 記載されている性能は、当社基準における条件のもとで測定された性能であり、使用される環境や物品の荷姿、搬送状況によっては表記された性能と異なる場合があります。
