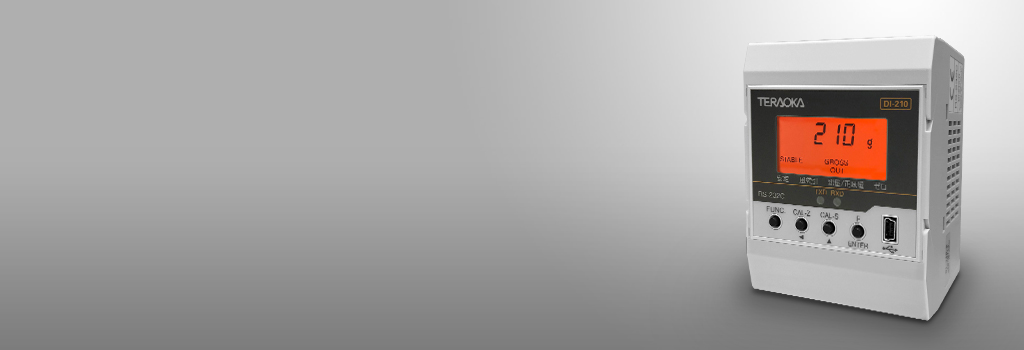

DI-210

手のひらサイズで省スペース  DIN規格対応インジケーター

外形寸法

di210_WP05_01
di210_WP05_02

アナログ仕様

接続ロードセル DC5V±0.25V
60mA以内
リモートセンス方式
350Ω系ロードセル4ヶまで接続可能
入力感度 0.15μV/d以上(d=目量)
入力範囲 -3.1mV/V~3.1mV/V
ゼロ点調整範囲 ±2.5mV/V
非直線性 0.01%F.S.
温度による影響 ゼロ点±0.2μV/℃
感度±0.0015%F.S./℃
入力ノイズ ±0.2μVp-p以下
(アナログフィルタ、デジタルフィルタ、安定化フィルタデフォルト設定にて)
アナログフィルター 約4Hz(2,6,8,10Hz切替可)
A/Dサンプリング 500回/s(250回/s、100回/s、50回/s切替可)
A/D内部分解能 24ビット

一般仕様

使用温度範囲/湿度 -10℃~50℃/85%RH以下(結露不可)
電源電圧 DC24V(許容可変範囲DC20.4V~DC27.6V)
※オプション:AC100V
外形寸法(mm) 72mm(W)×67.4mm(D)×96mm(H)
(突起部含まず)
本体自重 約260g

外部制御機能

入力信号 3個を任意に選択可

OFF、ゼロリセット、ゼロクリア、風袋引き、風袋引きクリア、ホールド、正味/総量切り替え、エラー解除、投入スタート、排出スタート、非常停止、手動落差補正、強制計量完了、強制排出完了
※以上パルス入力、パルス幅50ms以上にて1回有効

ホールド、正味量表示(総量表示時、ONで正味量表示)、一括キーロック、汎用入力1、汎用入力2、汎用入力3
※以上レベル入力、50ms以上ショート入力にて入力中有効
出力信号 5個を任意に選択可

OFF、安定、風袋引中、総重量表示、正味量表示、センターゼロ、ホールド中、エラー、重量異常、ゼロ付近、正量(S0)、大投入(S1)、中投入(S2)、小投入(S3)、適量(S4)、不足、過量、満量、RUN
※オープンコレクタ定格 出力耐圧DC35V 最大電流50mA
