プラットフォーム型 スケール

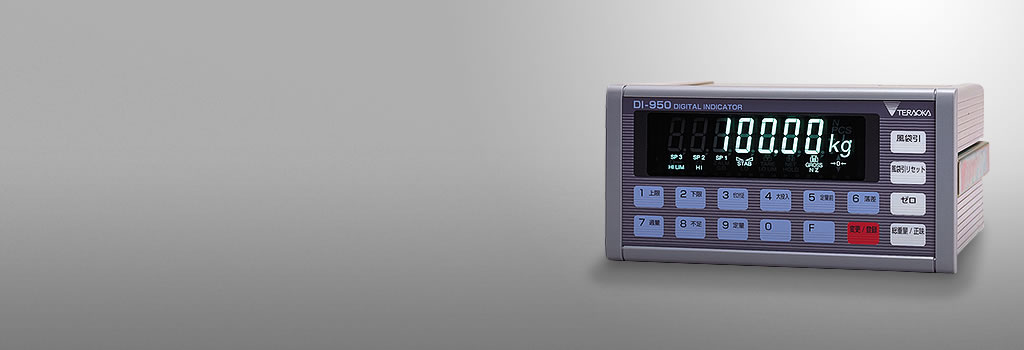

DI-950
上級スペックを備えた
操作性重視の実用インジケーター
操作性重視の実用インジケーター
外形寸法
製品別インターフェース
| タイプ | DI-950 標準タイプ | DI-950 RS-232Cタイプ | DI-950 BCDタイプ |
|---|---|---|---|
| インターフェース | SI/F | SI/F、RS-232C | SI/F、BCD |
共通仕様アナログ部
| 接続ロードセル | DC10V±5パーセント 出力電流120ｍA以内 リモートセンス方式 350Ω系ロードセル4ヶまで接続可能 |
|---|---|
| 入力感度 | 0.3μV/count |
| A/D変換速度 | 100回/秒 |
| 表示分解能 | 1/10000(最大) |
| 精度 | 【非直線性】0.01%FS以内 【ゼロドリフト】0.1μV/℃ RT以内 【ゲインドリフト】15ppm/℃以内 【ノイズ】0.1μVp-p RTI以内(0.1～10Hz) |
外部入出力信号
| 入力信号 | 接点または無接点により COM端子と短絡したときをONとする |
|---|---|
| 出力信号 | トランジスタのオープンコレクター出力 トランジスタONのとき出力ON |
一般性能
| 電源電圧 | AC100V(50/60Hz) |
|---|---|
| 消費電力 | 15VA |
| 使用環境 | 【温度】-10 ～ +40℃ 【湿度】85%RH以下(結露不可) |
