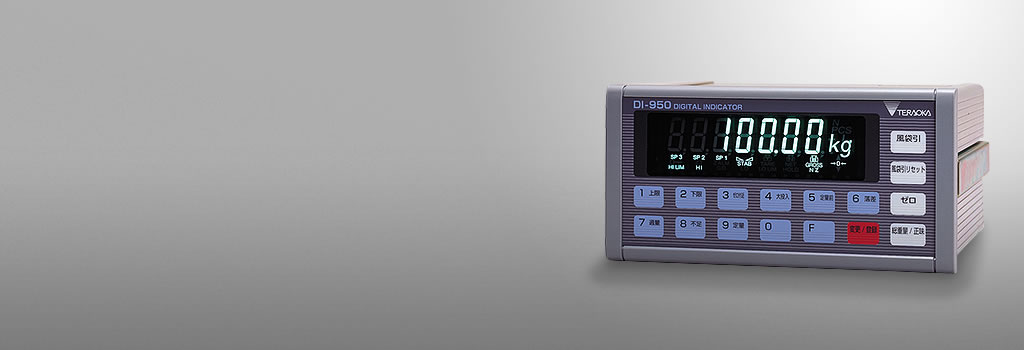

あらゆる計量システムに対応する
汎用タイプのロードセル指示計
ホッパー/パッカースケールに必須のシーケンス機能を搭載。
定量切出設定値の設定により、高精度な重鎮・排出計量制御ができます。
豊富な入出力インターフェースを用意しており、RS-232Cタイプは外部からの設定も可能。誤操作によって設定値が変更されないように、設定操作を禁止する機能も備えています。
作業内容
- 計量
- 入出荷管理
- データ管理
課題解決
- ミス防止
- 効率化・省人化
- 作業標準化
- トレーサビリティ
導入業種
- 製造業（食品）
- 製造業（非食品）
- 物流・倉庫業
- 卸売・小売業

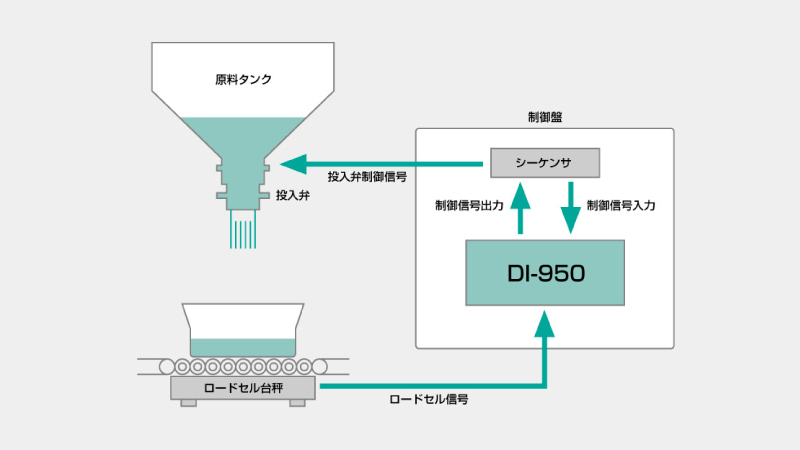

DI-950の活躍フィールド
製造・生産分野
-
在庫管理
-
原料/
商品計量 -
配合/攪拌
-
個数計測
物流・流通分野
-
入荷/検品
-
入庫/保管
-
出庫/
ピッキング -
出荷/仕分け
特長
豊富なI/Oでお客様の用途に合わせた
計量システムが構築可能
・入力信号：8点、出力信号：11点を標準搭載したラインアップ
・RS-232C出力タイプとBCDパラレル出力タイプから選択可能

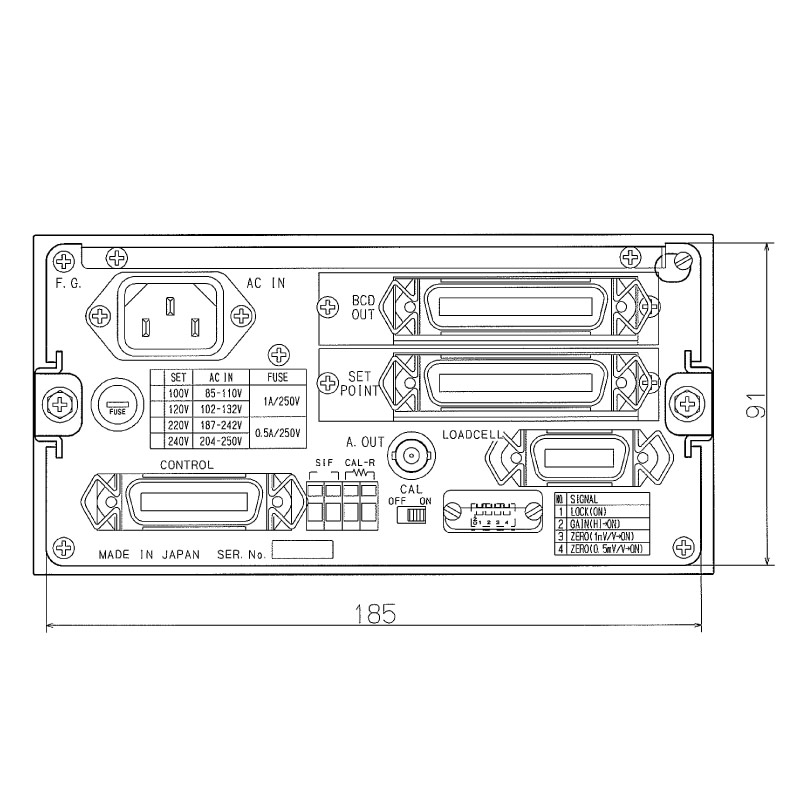

外形寸法図
仕様
製品別インターフェース
| タイプ | DI-950 標準タイプ | DI-950 RS-232Cタイプ | DI-950 BCDタイプ |
|---|---|---|---|
| インターフェース | SI/F | SI/F、RS-232C | SI/F、BCD |
共通仕様アナログ部
| 表示分解能 | 1/10000（最大） |
|---|---|
| 接続ロードセル | DC10V±5パーセント 出力電流120mA以内 リモートセンス方式 350Ω系ロードセル4ヶまで接続可能 |
| 入力感度 | 0.5μV/count |
| A/D変換速度 | 100回/秒 |
| 精度 | 【非直線性】0.01%FS以内 【ゼロドリフト】0.1μV/℃ RTI以内 【ゲインドリフト】15ppm/℃以内 【ノイズ】0.1μVp-p RTI以内（0.1～10Hz） |
外部入出力信号
| 入力信号 | 接点または無接点により COM端子と短絡したときをONとする |
|---|---|
| 出力信号 | トランジスタのオープンコレクタ出力 トランジスタONのとき出力ON |
一般性能
| 電源 | AC100V 50/60Hz |
|---|---|
| 消費電力 | 15VA |
| 使用環境 | 【温度】-10～+40℃ 【湿度】85%RH以下(結露不可) |
| 外形寸法（mm） | 192(W)×160(D)×96(H) |
