ラベル貼り付け作業を省力化する
横貼り専用オートラベラー

コンテナ・段ボール・缶容器など、荷物側面へのラベル印字・側面貼り付け作業を自動化するラベリングシステムです。
PDラベル・SCMラベル・品質表示ラベルなど、最大印字幅115mmまでのラベルの側面貼り付けに対応。ラベルの手貼りによる人手不足、貼り間違いなどを防止し、作業省力化に貢献します。

作業内容

  • 食品表示ラベル発行
  • 工業用ラベル発行
  • 物流ラベル発行

課題解決

  • 効率化・省人化
  • 作業ミス防止
  • 作業標準化

導入業種

  • 製造業（食品）
  • 製造業（非食品）
  • 物流・倉庫業
  • 運輸・運送業
  • 卸売・小売業

GPオートラベラーシステム
側面貼りタイプの活躍フィールド

製造・生産分野

  • 在庫管理

  • 原料/
    商品計量

  • 配合/攪拌

  • 個数計測

物流・流通分野

  • 入荷/検品

  • 入庫/保管

  • 出庫/
    ピッキング

  • 出荷/仕分け

寺岡精工のオートラベラーは
ラベル手貼り作業によるこんなお悩みを解決します！

  • ラベルの貼り付け作業を自動化したい
  • 必要枚数の事前ラベル発行・準備に時間がかかる
  • 貼り間違いなどのミスが多く、改善したい
  • ラベルの台紙ゴミが膨大で困っている
  • 発行ラベルデータを一元管理したい
  • ラベル印字・貼付作業の人員確保に苦労している

手貼り作業と比較して
生産性を大幅に向上！

あらゆる現場の課題を
解決する、
物流・製造業向け
オートラベラー

  • さまざまなサイズ・荷姿の荷物も自動でラベルを印字・貼り付け

  • 手貼り作業の自動化によって省人化・省力化を実現

  • 削減できた時間を他の作業に充足し工場・センター全体の
    生産性アップに貢献

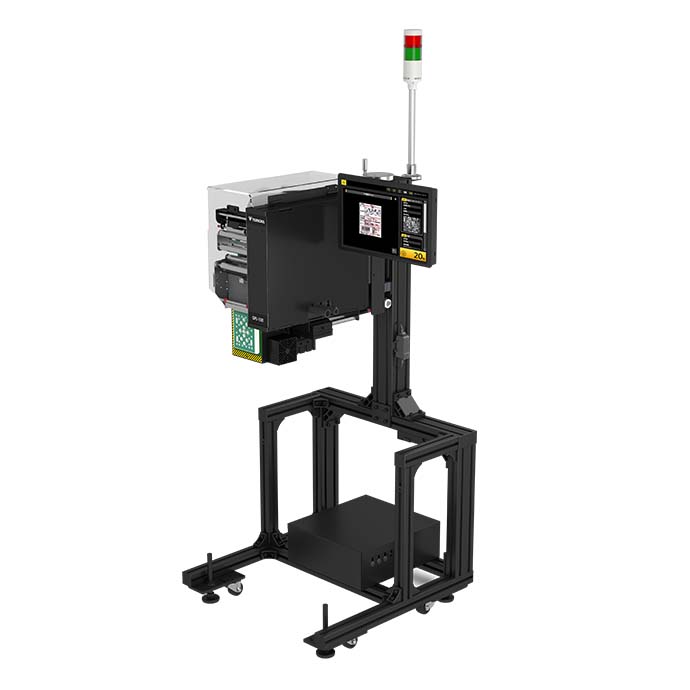

「GPオートラベラーシステム 側面貼りタイプ」とは

寺岡精工のオートラベラーは、物流・製造現場で使用するラベルを印字・自動で荷物に貼り付ける機械です。
製造・物流現場などの幅広いシーンで活躍し、省力化・生産効率アップに貢献します。

  1. 01ラベル印字データを設定

  2. 02荷物をコンベヤーに流す

  3. 03自動ラベル印字・貼り付け

GPオートラベラーシステム
側面貼りタイプが
選ばれる
3つの理由

寺岡精工のオートラベラーは、物流センターや製造工場など、さまざまな作業現場で活躍します。

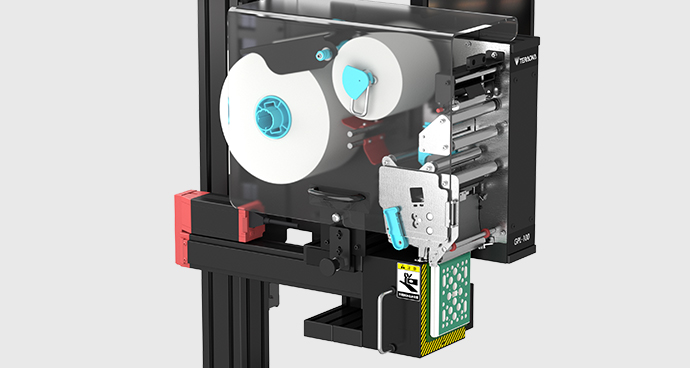

  1. 01 高精度なラベル貼り付けを実現する電動シリンダー

    コンベヤーに荷物を流すと、センサーが感知しあらかじめ設定したラベル情報を
    荷物側面へ自動で印字・貼り付けを行います。
    独自開発の電動シリンダーで一枚一枚のラベルを正確に貼り付けるため、
    剥がれにくく安定したラベリングを実現します。
    また、電動式でエアコンプレッサーが不要なため、設置場所を選ばずご使用いただけます。

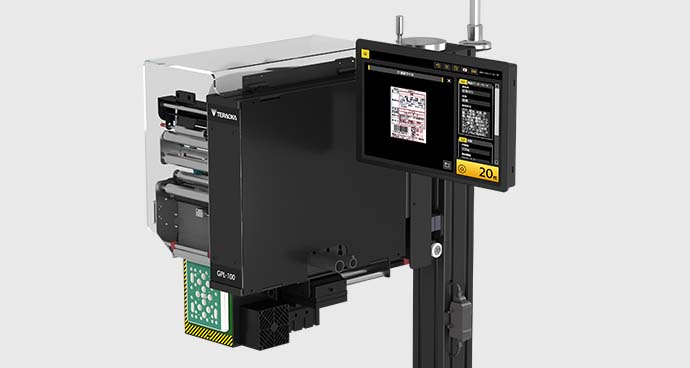

  2. 02 GPオートラベラー
    専用アプリケーション搭載

    簡単操作で、ラベルフォーマット作成やデータ設定、貼り付け位置調整などが
    操作パネルから行えます。
    機器本体に専用アプリケーションを搭載し、作業現場での調整が可能です。
    システム連携で印字情報取り込みや発行履歴情報出力も可能です。

  3. 03 簡単操作で効率的な
    ラベリング作業を実現

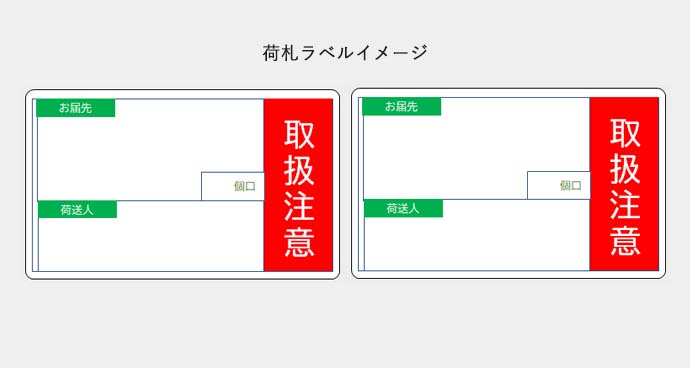

    大型ヘッド搭載で、C1サイズはもとより印字内容によって大きさが異なる品質表示ラベルでは最大長さ125mmまでのラベル印字・貼り付けが可能です。

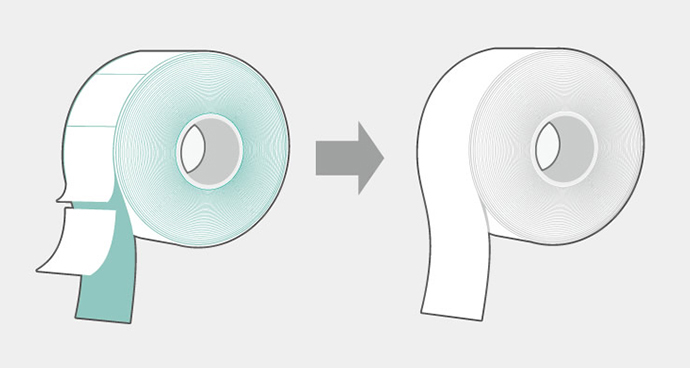

    タックラベル仕様のほか、ラベルの印字内容に合わせてラベルを適正なサイズにオートカットし、紙ゴミを出さず環境にやさしい「ライナーレスラベル」対応モデルも近日発売予定です。（※）
    無駄な台紙がなくなることで1ロールあたりのラベル量が多くなり、
    ラベル交換頻度が低減します。

    （※）ライナーレスラベル仕様は近日発売予定です。詳しくはお問い合わせください。

さらに作業を効率化する
システム連動機能

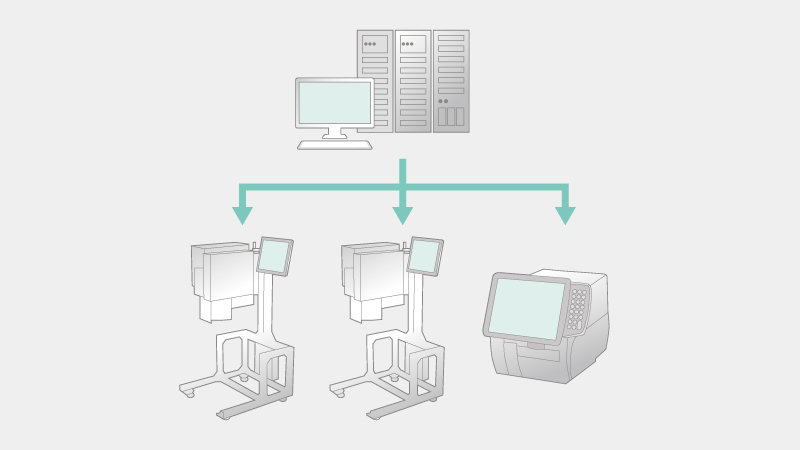

  • ネットワーク対応でデータを一元管理

    ラベラー単体での使用はもちろん、すでにお使いの各種システムとの連携が可能です。
    オートラベラーと生産管理システムをネットワーク接続することで、
    以下業務をトータルサポートします。

    1. ラベルマスターの一元管理
    2. 印字日付管理
    3. 発行指示管理
    4. 発行実績の一元管理


    バーコードスキャナー等を用いて、アイテム呼び出し・ラベル印字から貼り付け作業まで
    ノンストップで完了します。

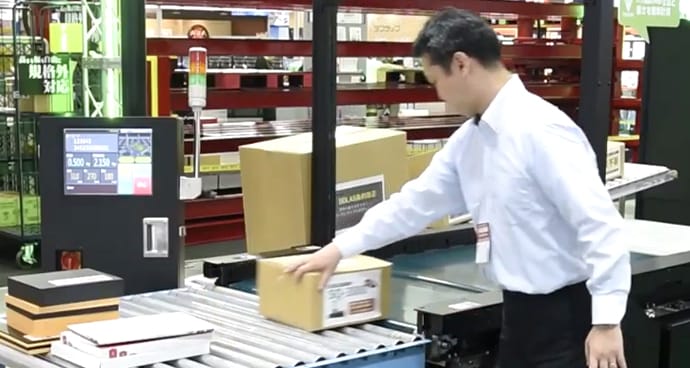

  • 物流採寸計量器「SMART QBING」との連動

    SMART QBINGとの連携によって、測定データ（荷物の大きさ・高さ・傾き・通過位置）を
    受信し宛先情報を自動で印刷・貼り付けすることが可能です。
    梱包物の採寸計量からバーコード読み取り・ラベル貼り付け・仕分けまでの自動化を実現します。

    測定結果に基づいてサイズ情報を正確に把握できるため、
    不規則に置かれた荷物もあらかじめ設定したラベル貼り付け位置に貼り付けが可能。
    出荷作業を大幅に効率化・省力化します。

    SMART QBINGの
    詳細はこちら

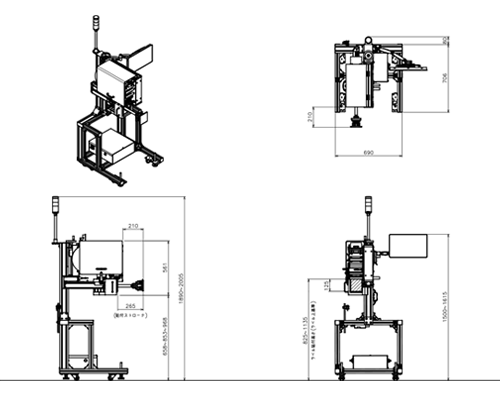

外形寸法図

GPオートラベラーシステム外形寸法図

仕様

型式 GPL-100
貼付機構 電動シリンダー方式
貼付方式 吸引・押付け式
貼付面 側面
処理能力 最大1200個／時
貼付可動範囲 高さ（ハンドル調整範囲） 195mm
奥行（シリンダーストローク範囲） 245mm（20～265mm）
貼付荷物サイズ 高さ150mm以上
ラベル印字装置 タック紙
ラベル仕様 ラベル外径（最大） Φ230mm
内径 Φ76mm（太芯）
巻方向 外巻き、内巻き
幅 80～115mm
長さ 80～125mm
種類 サーマルラベル（高感度紙）フルオート仕様
コンベヤー速度 ～40m／min
表示部 15インチパネルPC（タッチパネル操作）
インターフェース USB2.0/3.0、RS-232/422/485、LAN
使用温度 0～＋35℃（結露不可）
電源 AC100V　50/60Hz
消費電力 260W
製品重量 約80kg

※ 記載されている性能は、当社基準における条件のもとで測定された性能であり、使用される環境や物品の荷姿、搬送状況によっては表記された性能と異なる場合があります。
